今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

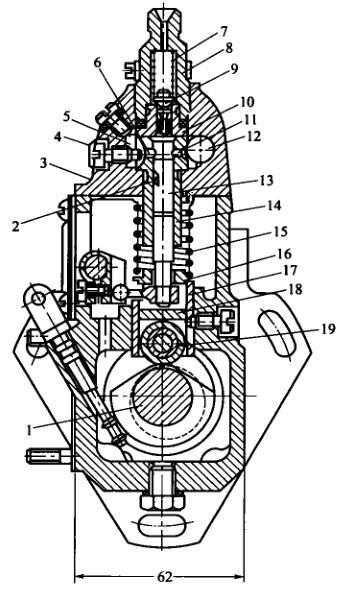

   I号喷油泵的分泵构造图

1-高压力进气软管线接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵压簧; 8-油门螺杆;  9-转换臂; 10-轴承轴; 11-固定位置接盘; 12-石油管道管道泵偏轴轮; 13-石油管道管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动程序盘; 18-从动盘; 19-罩壳; 20-滑套; 21-测量压簧; 22-油调节螺丝; 23-怠速急停开关螺丝; 24-高速公路急停开关螺丝; 25-调速器器手柄; 26-调速器器压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的重点做用是确保提供的油进行時刻的确切无误性，相对比较 多缸重油机所说，还在确保各缸提供的油時刻的统一性。起确保的作用的身体部位是滑动下部分到调正垫件上平米的宽度H。当喷汽油泵凸轮机构轴小伞齿与曲轴小伞齿相对比较地方必要时，H越大，注塞泵停用进油孔的時刻尽早，提供的油进行時刻也尽早。不然，H越小，提供的油进行時刻越延时。所以要跟据构思和做实验的时候定下靠谱的滑动体工作中宽度H，以确保提供的油进行時刻的确切无误性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-定位功能广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀螺旋压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵螺旋压簧; 16-螺旋压簧座; 17-挺柱体:; 18-垫板; 19-滚轴

  对待多缸机，各分泵的H值应成正比。校准水泥混凝土垫块在喷汽油泵出厂之时均已调好，不能不随便互相交换。水泥混凝土垫块是用防腐蚀板材制作而成的并举行热操作以从而提高密度，为此适用中不会轻易有损坏。如长时期适用后有损坏较多，可换面适用。

  喷高压高压液压油泵泵体分左右侧几部分，喷高压高压液压油泵上体用来连接齿轮泵偶件及有油阀偶件，阴道用来连接凸轮轴轴、压轮体和输高压高压液压油泵等。泵体前侧核心区会开检视窗孔，以便于查看和更改喷加油量。下处有检视静音密度机油面的检视孔。喷高压高压液压油泵上体含有眼前这条油道，与各齿轮泵套筒很多的环行油槽连通。环行油槽则与齿轮泵套筒上的进、回油孔连通。由输高压高压液压油泵供来的高压油可以实现进输软管插头进行油道中。油道中的静音密度各种压力由装在回输软管插头内的回油阀管理，一规定要求保证在5～10kPa标准内。汽压过低，在齿轮泵向下时，静音密度是不能发展可以实现进油孔进行齿轮泵上侧油腔。当加油量量过大而使汽压变高时，重复的静音密度会顶开回油阀流进静音密度细滤器中。
